基本介紹

電阻率測定是評估半導體材料基礎屬性的核心步驟之一。在眾多電阻率測量技術中，三探針法、電容-電壓法、擴展電阻法等均具有一定的特點。

四探針法則憑借其廣泛的應用范圍和高度的標準化，成為半導體工藝領域最為普遍采用的測量技術。

該技術的顯著優點包括：設備構造簡潔、操作簡便、測量準確性高，同時對于樣品的幾何尺寸要求不嚴。四探針法不僅用于準確測量半導體材料的電阻率，其在半導體器件制造流程中也發揮著關鍵作用，廣泛用于測定擴散層的薄層電阻，以便有效評價擴散層的品質，確保其達到設計標準。

發展歷程

早期發展（20世紀40年代）

四探針技術的起源可以追溯到20世紀40年代。1949年，美國人Oscar W. Schumacher發表了一篇論文，詳細描述了四探針方法的基本原理和測量技術。這是四探針技術首次被系統性地提出。

標準化的推進（20世紀50年代）

在20世紀50年代，四探針技術逐漸被標準化。1958年，美國材料試驗協會（ASTM）發布了關于四探針測試方法的標準，即ASTM F84。

技術的改進（20世紀60年代至70年代）

隨著半導體技術的快速發展，四探針技術也得到了相應的改進。這一時期，研究人員對探針的幾何排列、探針材料、測試頻率等方面進行了優化，以提高測量的準確性和適用范圍。

自動化與計算機化（20世紀80年代至90年代）

20世紀80年代，隨著計算機技術的普及，四探針測試設備開始實現自動化和計算機化。這一時期，四探針測量系統可以更快速、準確地獲取數據，并減少了人為誤差。

現代發展（21世紀初至今）

進入21世紀，四探針技術進一步發展，特別是在納米材料和低維材料的研究中，四探針技術被廣泛使用。現代的四探針測試系統具有高精度、高穩定性、多功能等特點。

四探針技術的發展歷程體現了科技進步對材料科學研究的推動作用，同時也反映了我國在科技創新和產業發展中不斷追求卓越的精神。未來，四探針技術還將在新材料、微電子等領域發揮更大的作用。

四探針測試原理

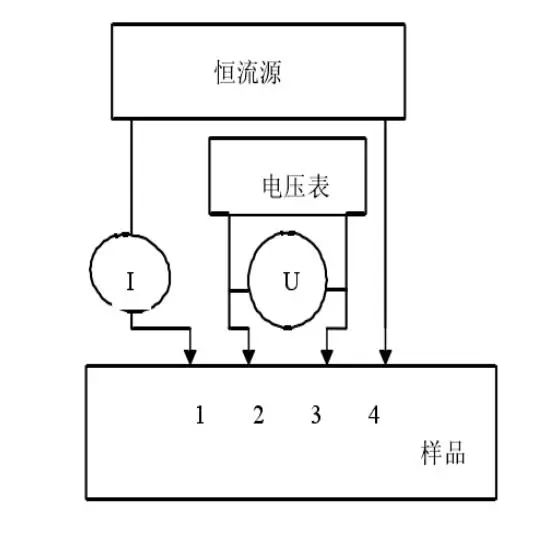

四探針測試原理是基于電阻率測量的基本概念，該方法通過四個與樣品表面接觸的探針來實現。

這四個探針通常被排列成直線，其中外側的兩個探針用于施加恒定電流，而內側的兩個探針則用于測量由此產生的電壓降。根據歐姆定律，電阻值可以通過測量到的電壓與施加電流的比值計算得出。

四探針測試的關鍵在于探針之間的特定距離，使得電流只在樣品的局部區域流動，從而可以準確計算出樣品的電阻率。此原理不僅確保了測試的精確性，而且對樣品的表面損傷較小，適用于各種半導體材料及薄層結構的電阻率測量。

四探針測試方法分類

四探針測試方法根據探針配置和工作原理的不同，可分為幾個主要類別。

首先是傳統的范德堡（Van der Pauw）方法，其特點是四個探針等距離排列，適用于任意形狀和尺寸的樣品，能夠精確測量電阻率和霍爾系數。

其次是改進的方形排列法，如標準四探針法和斜四探針法，這些方法通過調整探針的位置和施加電流的方式，優化了測試的便捷性和準確性。

此外，還有微四探針法，適用于納米尺度材料的電阻率測量，其探針尺寸更小，測量分辨率更高。每種四探針測試方法都有其特定的應用場景和優勢，為不同類型的半導體材料提供了靈活的測量選擇。

蘇州同創電子有限公司是一家位于蘇州市的電子儀器儀表制造企業，專注于研發、生產和銷售各類電子測試儀器。我們的主要產品包括四探針電阻率測試儀、體積電阻率測定儀、表面電阻率測試儀、粉末電阻率測試儀等。這些產品在國內市場占有率極高，并遠銷歐美和東南亞。

我們的研發團隊由資深專家和年輕技術人才組成，自2005年以來，不斷推出創新產品，如新材料測試儀器四探針測試儀系列，填補了國內此類儀器的空白，并得到了市場的廣泛認可。如有相關產品需求請與我們?nèi)〉寐?lián)系。
